南京*****隧道(原名***隧道)是联系南京江北新区、河西新城及南京主城的主快速过江通道,予2016年1月1日正式通车,总投资约52亿元。是世界上同类隧道中规模最大、长度最长、地质最复杂、水压最高的隧道,被誉为“江底70m深处的世界级工程”。
隧道为“双管双层八车道 X 形”结构,分经南北两条线路穿越长江,南线全长7363m,北线全长7014m。两条隧道均为上下两层,每层单向二车道,设计时速80km。
隧道设计日通行车辆达十万辆,为保证隧道的安全高符合运行,设有包括交管、消防、通风、通信、配电、照明等在内的十几个子系统。此外,还配备了专有清障设备及应急交通工具,在突发状况下可第一时间到达现场实施救援。
2018年北线曾突发渗漏状况,经隧道管养中心全力实施抢修,在一天后隧道恢复通车。当地领导和众多市民重点关注了这一事件。
2021年8月,用户委托上海-海越,采用GE iFix组态软件和Historian 历史数据库搭建新的集中监控系统,开发所有子系统接口和平台应用功能。从而实现在统一的平台上,对隧道的集中监控和数字化智慧运行管理。
系统予2022年11月正式通过业主验收,正式投入使用。

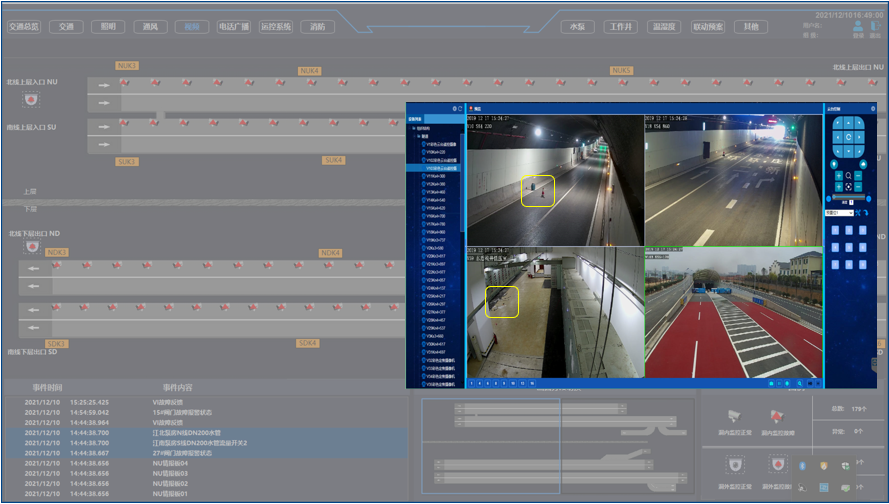

隧道综合监控平台是隧道智能化运行管理的核心。集数据管理、协调处理、控制、通信、图文显示为一体的信息化综合应用系统;能在各种情况下准确、可靠、迅捷的作出反应,辅助决策,并协调各分系统工作,达到实时合理监控的目的。
a)开发标准化协议
•配置IGS通讯驱动软件,标准化数据点位关联
b)情报板厂家专用接口
•三思、Nova、洛浦、鼎恩、熙讯等
c)限速板厂家专用接口
•洛浦、仰邦等
d)火灾主机厂家专用接口
•GE火灾主机、EST3系列火灾主机、西门子(ModbusTCP)火灾主机等
e)车检器厂家专用接口
•Wavetronix、钛星微波车检器等
f)视频厂家专用接口
•海康、大华、RTSP流媒体摄像机、蛙视等
a)模板化界面
•利用IFIX软件图符集功能做到设备组态模板化
b)高效可靠组态
•利用IFIX软件VBA功能做到设备动态关联,降低错误率、减少实施周期
c)多级数据集成
•利用IGS驱动软件获取现场多层级数据(PLC、接口类设备、智能型采集装置)
d)第三方系统对接简易化
•IH 标准REST接口、IGS OPCUA支持、IFIX EDA开发
